برجسته کردن
بلوک ترمینال برق,بلوک های پایانی PCB
,pcb terminal blocks
-
رنگخاکستری
-
زمین7.62 میلی متر
-
ولتاژ300 ولت
-
فعلی15a
-
پلاستیکPBT
-
پیچفولاد
-
مقاومت عایقبالاتر از DC500V، 500MΩ
-
تماس با مقاومتکمتر از 8mΩ
-
قطب4-20 قطب
-
ولتاژ سرج نامیدر عرض یک دقیقه هیچ چیز غیرطبیعی وجود نداره
-
محل منبعگوانگدونگ چین
-
نام تجاریSCED
-
گواهیUL,CUL,CQC,VDE,CE etc.
-
شماره مدلTB762-04
-
مقدار حداقل تعداد سفارش500 قطعه/قطعه
-
قیمتUSD 0.061-0.122 Per Pole
-
جزئیات بسته بندیاستاندارد کارتن مستر ابعاد: 341 x 273 x 198mm; ابعاد جعبه داخلی استاندارد: 168 × 134 × 47 میلی متر.
-
زمان تحویل5-20 روز
-
شرایط پرداختT/T، L/C
-
قابلیت ارائه1000000 قطب / قطب در ماه

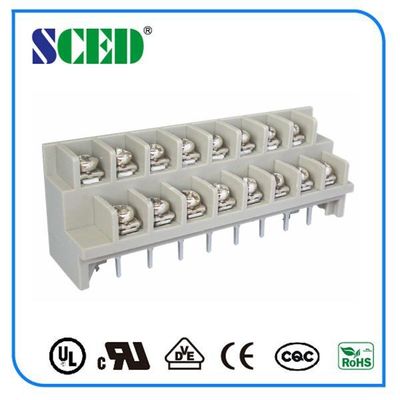

بلوک پایانی مانع قدرت خاکستری PBT UL94-V0 Pitch 7.62mm 4-20 قطب
بلوک ترمینال گارد قدرت خاکستری PBT UL94-V0 گام 7.62 میلی متر 4-20 قطب
محصول دقیق توضیحات:
گام 7.62 میلی متر، 300 ولت 15 آمپر، 4*2P-20*2P، بلوک های ترمینال گارد، بلوک های ترمینال قدرت
ورودی سیم زاویه راست؛ ورودی سیم عمودی؛ ورودی سیم 45 درجه
تک لایه؛ دو لایه؛ سه لایه
رنگ استاندارد: خاکستری. رنگ های دیگر نیز موجود است.
کاربردها:
PCB، مبدل های فرکانس، سایت سرور، سوئیچ، منبع تغذیه، روشنایی الکتریکی، کنترل صنعتی، اتوماسیون، حمل و نقل ریلی، ارتباطات، برق، امنیت، تجهیزات پزشکی، نظامی، آسانسور و غیره.
پارامتر و نقشه مشخصات:
|
داده های فنی UL |
B |
C |
D |
|
ولتاژ / جریان نامی V/A |
300/15 |
|
300/10 |
|
محدوده سیم AWG |
14-22 |
|
14-22 |
|
داده های فنی IEC |
|
||
|
دسته بندی اضافه ولتاژ |
III |
III |
II |
|
کلاس آلودگی |
3 |
2 |
2 |
|
ولتاژ / جریان نامی V/A |
250 / 24 |
320 / 24 |
400 / 24 |
|
ولتاژ ضربه نامی KV |
4 |
4 |
4 |
|
ظرفیت اتصال نامی mm2 |
2.5 |
||
|
جنس |
|
||
|
جنس عایق / کلاس اشتعال |
PBT / UL94, V-0 |
||
|
ترمینال / آبکاری |
برنج / قلع اندود |
||
|
پیچ / آبکاری |
فولاد / نیکل اندود |
||
|
سایر داده ها |
|
||
|
قطر سوراخ PCB mm |
φ1.5 |
||
|
طول لخت کردن mm |
7-8 |
||
|
پیچ / گشتاور / lbf.in |
M 3 / 5-7 |
||
مزیت رقابتی:
- کیفیت خوب و پایدار
- قیمت رقابتی
- پاسخگویی سریع
- محصولات کامل برای انتخاب
- انعطاف پذیری در طراحی قطعه دقیق مطابق با تقاضای مشتریان
محصولات ما در سراسر جهان فروخته می شود. شما می توانید از کل روند محصولات ما اطمینان داشته باشید.
